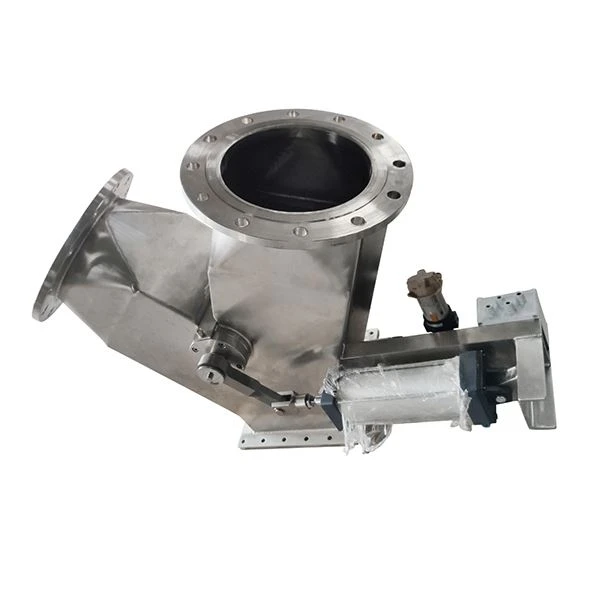

شیر انحراف دو چاقو

شیر انحراف دو چاقویی یک دستگاه کنترل معکوس با دقت بالا-است که به طور خاص برای سیستم‌های انتقال مایع، پودر و مواد دانه‌ای طراحی شده است. با بهره گیری از سال ها تجربه شرکت در تولید سوپاپ و فناوری کنترل سیال، از "هسته شیر پیوندی دوبل-" به عنوان هسته خود استفاده می کند و از طرح سه- با یک ورودی و دو خروجی یا دو ورودی و یک خروجی استفاده می کند. از طریق سوئیچینگ اتصال همزمان دو تیغه، کنترل دقیق جهت جریان رسانه را به دست می‌آورد که مزایایی مانند معکوس کردن دقیق، آب‌بندی محکم، ضد گرفتگی و مقاومت در برابر سایش و ساختار فشرده را ترکیب می‌کند. این دستگاه که مطابق با استانداردهای مربوطه مانند GB/T 9092، API 598 و ISO 4401 ساخته شده است، برای شرایط کاری مختلف از فشارهای معمولی تا متوسط ​​و بالا مناسب است. این به طور گسترده ای در صنایعی مانند ماشین آلات ساختمانی، تجهیزات معدن، مواد شیمیایی، متالورژی، کشتی سازی و خطوط تولید خودکار استفاده می شود، نقاط درد صنعت مانند انحراف سوئیچینگ، آب بندی ضعیف، گیر کردن آسان مواد و اتصال ضعیف دریچه های معکوس سنتی را به طور کامل حل می کند. طرح خط لوله را ساده می کند و ثبات عملیاتی و کنترل پذیری سیستم را بهبود می بخشد.

این محصول به‌عنوان یک مرکز معکوس با دقت بالا برای سیستم‌های انتقال رسانه، مبتنی بر «اتصال دو-تیغه‌ای برای معکوس‌سازی دقیق» است، با سه عملکرد اصلی که با هم کار می‌کنند تا خط لوله انتقال و محرک را به هم متصل کنند، کنترل رسانه‌ای کارآمد را در عین حصول اطمینان از عملکرد پایدار و سهولت استفاده، و تطبیق با نیازمندی‌های فرآیندهای پیچیده scari به دست می‌آورند.

اتصال دو تیغه-برای معکوس کردن دقیق: با استفاده از یک هسته دریچه اتصال دوگانه یکپارچه-با دقت-ماشینکاری شده توسط CNC، تیغه های دوگانه به طور همزمان و روان توسط محرک های پنوماتیک، دستی یا الکتریکی به حرکت در می آیند. زاویه معکوس به طور دقیق قابل کنترل است (0 درجه تا 90 درجه)، بدون افست یا گیر کردن. این می تواند به طور انعطاف پذیر به تغییر جهت جریان یک ورودی و دو خروجی یا دو ورودی و یک خروجی دست یابد. مهر و موم کردن پیوند دو تیغه و موقعیت یابی همزمان از جریان متقاطع رسانه و انحراف معکوس ناشی از سوئیچینگ تک-پره جلوگیری می کند. برای شرایط کاری با الزامات بالا برای دقت معکوس، مانند سیستم های هیدرولیک دقیق و سیستم های دسته بندی و انتقال دقیق مناسب است.

ضد- گرفتگی و ضد تجمع، مناسب برای چند رسانه: تیغه های دوتایی طراحی نازک و روانی دارند و دیواره داخلی کانال جریان با دقت جلا داده شده است (دقت پرداخت می تواند به 400 # برسد) که صاف و تمیز است، بدون برآمدگی یا گوشه های مرده. این می تواند به طور موثر از تجمع و گیر کردن پودر، مواد دانه ای یا سیالات چسبناک جلوگیری کند و برای مواد دانه ای با اندازه ذرات 0.1 تا 50 میلی متر و رسانه های سیال مختلف مناسب است. هنگامی که تیغه های دوگانه با هم کار می کنند، می توانند موادی را که کمی به دیواره داخلی کانال جریان می چسبد خراش دهند و از تجمع و انسداد مواد جلوگیری کنند و مشکل انسداد و خرابی مواد را کاملاً از بین ببرند. این مناسب برای استخراج معدن، مواد شیمیایی و دیگر سناریوهای رسانه های گرد و غبار و ویسکوزیته بالا است.

آب بندی دوبل برای جلوگیری از نشت عالی: ساختار آب بندی دو-تیغه، دو-مناسب دارد که تیغه ها محکم روی صندلی سوپاپ قرار می گیرند. اجزای آب بندی از مواد-مقاوم در برابر فشار، مقاوم در برابر سایش{4} و مقاوم در برابر پیری{5}} مانند FKM (فلورروبر)، PTFE و NBR (لاستیک نیتریل) ساخته شده اند، که می توان با انعطاف پذیری با توجه به ویژگی های محیط برای دستیابی به ANSI کلاس نشتی صفر انتخاب شود. برای شرایط سایش بالا و-فشار بالا، می‌توان ساختار مهر و موم سخت (آلیاژ استلایت، کاربید تنگستن) را پیکربندی کرد که آب‌بندی مضاعف و محافظت مضاعف را برای جلوگیری از نشت رسانه و ورود هوا، جلوگیری از اتلاف رسانه، آسیب تجهیزات و آلودگی گرد و غبار کارگاه ارائه می‌کند. برای عملکرد پایدار درازمدت در سناریوهای فشار متوسط ​​و بالا مناسب است.

1. طراحی پیوند دوگانه-تیغه سوئیچینگ جهتی دقیق و بدون خطا{2}}را تضمین می‌کند.

هسته از یک هسته دریچه پیوندی یکپارچه دو{0}}تیغه ای استفاده می کند که از مواد آلیاژی با استحکام بالا- و ماشینکاری دقیق ساخته شده است. تیغه های دوگانه دارای ضخامت یکنواخت و هماهنگ سازی پیوند قوی هستند. همراه با یک مکانیسم محدود دقیق، روند معکوس صاف،{4}}بدون ضربه، و بدون صدا، با دقت معکوس ± 0.5 درجه است. به طور موثری از مشکلات آفست و جریان متقاطع که هنگام معکوس کردن با یک تیغه رخ می دهد جلوگیری می کند. سرعت پاسخ معکوس قابل کنترل است (قابل تنظیم از 0.6 تا 1.8 ثانیه)، که برای شرایط معکوس مکرر مناسب است و همچنین می‌تواند الزامات معکوس کردن با دقت بالا و روان را برآورده کند. این برای سناریوهایی با الزامات دقت معکوس بالا، مانند خطوط تولید خودکار، سیستم های هیدرولیک دقیق، و سیستم های بچینگ دقیق مناسب است.

2. ضد گرفتگی و سایش-مقاوم، مناسب برای چند رسانه و شرایط کاری مختلف.

بدنه سوپاپ و هسته سوپاپ دوبل{0}}ریخته‌گری دقیق از فولاد ریخته‌گری یا فولاد ضد زنگ (304، 316L، CF8/CF8M اختیاری) است. برخی از مدل‌های سبک وزن از آلیاژ آلومینیوم با استحکام بالا استفاده می‌کنند، سبک وزن و دوام را متعادل می‌کنند و می‌توانند در محیط‌های خشن مانند اسپری نمک دریایی، رطوبت و دمای بالا و گرد و غبار بالا استفاده شوند. سطح تیغه سخت شده یا با آلیاژ سخت جوش داده شده است (HRC بزرگتر یا مساوی 58)، با مقاومت سایشی عالی، مقاومت در برابر خوردگی و مقاومت در برابر ضربه، که می تواند به طور موثر در برابر شست و شوی مواد پودری و دانه ای با سرعت بالا و فرسایش سیالات خورنده مقاومت کند. طراحی کانال جریان ساده گوشه های مرده را برای باقی مانده مواد حذف می کند و برای رسانه های مختلف مانند روغن هیدرولیک، روغن معدنی، سیالات شیمیایی، پودر و مواد دانه ای مناسب است و همچنین می تواند شرایط سایش بالا و خوردگی قوی را نیز تحمل کند.

3. ساختار فشرده و سازگاری نصب قوی.

این شیر با طراحی یکپارچه و فشرده با هسته سوپاپ دو تیغه ای بسیار یکپارچه، در مقایسه با شیرهای جهت دار سنتی بیش از 35 درصد اندازه را کاهش می دهد و فضای نصب کمتری را اشغال می کند. این به ویژه برای سناریوهای{3}}محدود فضایی مانند موتورخانه کشتی، ماشین آلات ساختمانی و خطوط تولید خودکار کوچک مناسب است. قطر اسمی DN40~DN450 را پوشش می دهد و رابط از اتصالات فلنج استاندارد GB/T 9113 و ANSI B16.5 استفاده می کند که می تواند به طور یکپارچه با سیستم های مختلف انتقال پنوماتیک، سیستم های هیدرولیک، خطوط لوله انتقال و محرک ها متصل شود. چندین روش نصب از جمله نصب افقی و عمودی را بدون نیاز به تغییرات پیچیده پشتیبانی می کند. بسیار قابل انطباق است و می تواند به طور انعطاف پذیر با الزامات مختلف طرح بندی خط لوله سازگار شود.

4. آسان برای کار و هزینه نگهداری کم

از حالت های درایو دستی، پنوماتیک و الکتریکی پشتیبانی می کند. درایو دستی دارای طراحی دسته ارگونومیک است که کار را بدون دردسر و انعطاف پذیر می کند و امکان مداخله دستی سریع در مواقع اضطراری را فراهم می کند. درایوهای پنوماتیکی و الکتریکی کنترل از راه دور و اتصال خودکار را امکان پذیر می کنند، با خطوط تولید خودکار صنعتی سازگار می شوند و نیاز به-عملکرد دستی در سایت را از بین می برند و کارایی عملیاتی را به طور قابل توجهی بهبود می بخشند. طراحی مدولار امکان جداسازی و تعویض اجزای آسیب‌پذیر مانند تیغه‌های دوتایی و آب‌بند را فراهم می‌کند و نیاز به از بین بردن کل شیر را از بین می‌برد، بنابراین راندمان تعمیر و نگهداری را تا بیش از 50 درصد بهبود می‌بخشد. پیکربندی استاندارد قطعات آسیب‌پذیر خرید را تسهیل می‌کند، مقاومت در برابر سایش و دوام را تضمین می‌کند، فرکانس تعویض را کاهش می‌دهد و منجر به لرزش کم و نرخ خرابی پایین در حین کارکرد تجهیزات می‌شود و عملکرد مداوم طولانی‌مدت را ممکن می‌سازد.

5. مقاومت در برابر فشار بالا، عملیات پایدار و قابل اعتماد.

پس از آزمایش مقاومت فشار بالا و خستگی، فشار کاری می‌تواند فشار اتمسفر را تا 16 مگاپاسکال پوشش دهد و می‌تواند با شرایط فشار متوسط ​​و بالا کلاس 600 (حدود 10 مگاپاسکال) سازگار شود. محدوده دمایی -30 درجه تا 400 درجه است. این می تواند برای مدت طولانی تحت شرایط کاری پیچیده با دمای بالا، فشار بالا و لرزش قوی بدون تغییر شکل یا نشتی پایدار عمل کند. تیغه دوتایی ساختار اتصال اتصال سفت و سختی را اتخاذ می کند و مجهز به یک دستگاه محدود کننده دقیق برای اطمینان از موقعیت ثابت و جلوگیری از انحراف معکوس ناشی از نوسانات فشار متوسط ​​است. در عین حال، ثبات فشار سیستم را تضمین می کند و از نوسانات فشار هوا و فشار هیدرولیک ناشی از برگشت جلوگیری می کند.

6. بسیار سازگار، سازگار با نیازهای صنایع مختلف.

این می تواند به طور یکپارچه با سیستم های انتقال پنوماتیک، سیستم های هیدرولیک، تجهیزات اندازه گیری و محرک های ما ادغام شود و برای نیازهای فرآیندی صنایع مختلف مانند ماشین آلات مهندسی، معدن، شیمیایی، کشتی سازی و خطوط تولید خودکار مناسب است. از سفارشی‌سازی غیر استاندارد-پشتیبانی می‌کند و می‌تواند ساختار تیغه، مواد آب‌بندی، قطر اسمی و سرعت معکوس را مطابق با الزامات ویژگی‌های رسانه، فرکانس معکوس، فضای نصب و روش درایو تنظیم کند تا شرایط کاری شخصی‌سازی شده مشتریان را برآورده کند. در عین حال، با استانداردهای هیدرولیک بین‌المللی مطابقت دارد و به راحتی با سیستم‌های چند نام تجاری- ادغام می‌شود.

Shanghai Hanye Engineering Technology Co., Ltd. متخصص در کنترل مایعات و مواد است که بر روی نقاط درد ناشی از معکوس شدن دقیق رسانه ها تمرکز دارد. با "دقت و کارایی، ضد{3}}ضد گرفتگی و سایش{4}}مقاوم در آب بندی و آب بندی قابل اعتماد" به عنوان اصول اصلی خود، شیر انحراف دو چاقوی بسیار قابل اعتماد و سازگار و راه حل های مرتبط را در اختیار مشتریان قرار می دهد. برای پارامترهای دقیق، راه‌حل‌های انطباق با شرایط عملیاتی، یا مطالعات موردی در{6}}سایت، لطفاً با ما تماس بگیرید!
